MASTERWOOD PROJECT 416L (Tweedehands)

€ 24.500,00 excl. BTW

M0PR41500104 – Project 416

CNC-Bewerkingscentrum met 3-assige besturing

Algemene Kenmerken:

  • Robuust monolithisch frame met open “col de cygne” structuur.
  • Beweging van as X door tandwiel en tandheugel.
  • Bewegingen van assen Y en Z door middel van kogelomloopspindels.
  • Aandrijving van assen X – Y – Z door borstelloze motoren.
  • Verplaatsing op hoogwaardige lineaire geleiders met kogelomloopspindels en schrapers aan de zijkanten.
  • Automatische getimede smering van lineaire geleiders beheerd door de CNC-besturing.
  • Verplaatsing van de balken op twee geregelde cilindrische glijbanen met kogelomloopspindels.
  • Pneumatische vergrendeling door dubbele zuigers gemonteerd op beide glijbanen.
  • Vacuümblok voor zuigkrachtvergrendeling.

As X:

  • Verplaatsingssnelheid 60 m/min
  • Slag: 5675 – Nuttige slag 5150 mm (tussen de referenties)

As Y:

  • Verplaatsingssnelheid 50 m/min
  • Nuttige slag met freesgroep 1390 mm

As Z:

  • Verplaatsingssnelheid: 12 m/min
  • Slag: 280 mm
  • Maximaal bewerkbare dikte bij frezen: 110 mm
  • Werktafel verdeeld in 2 zones.
  • Vacuümpomp van 100 m3/u

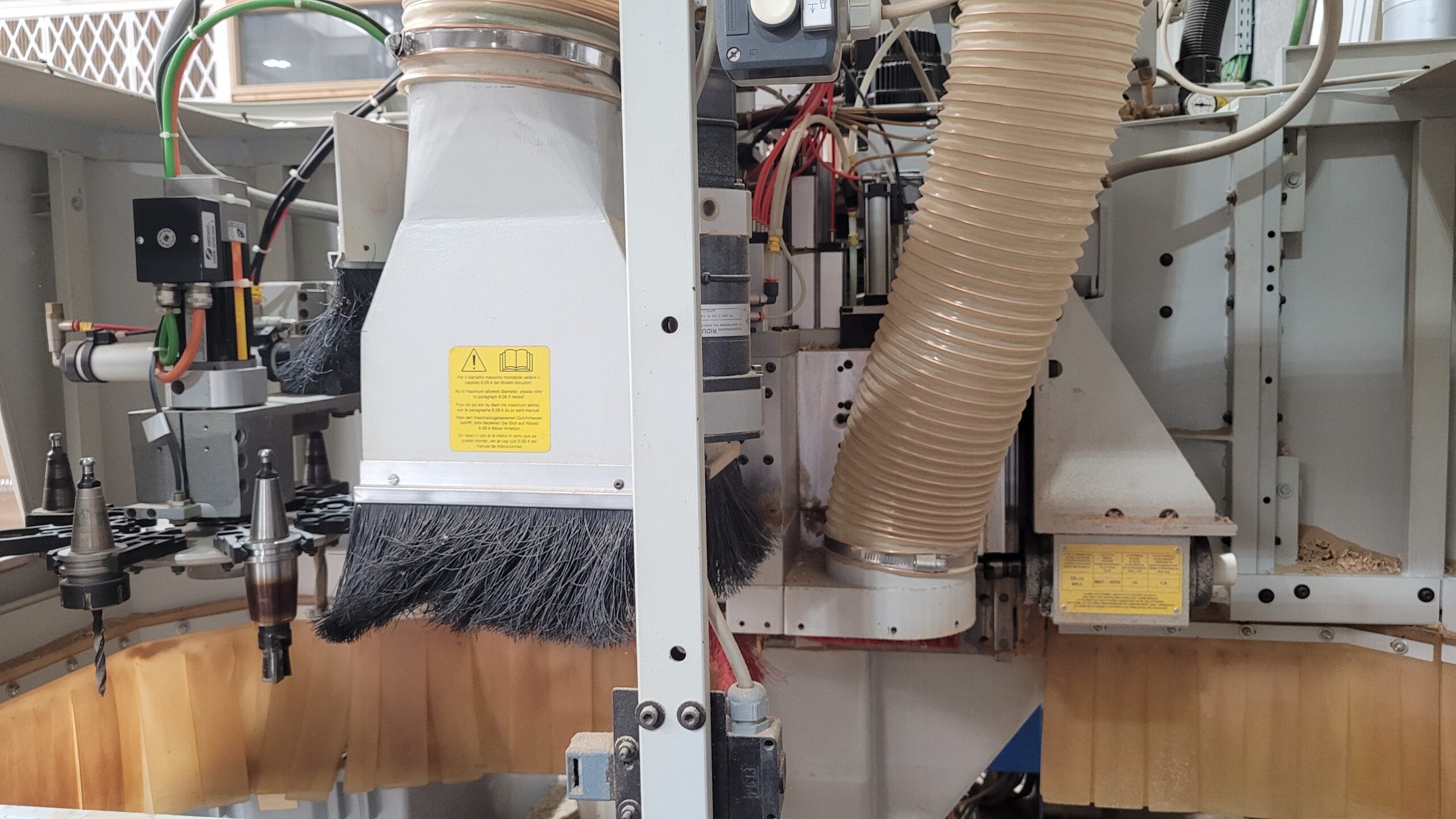

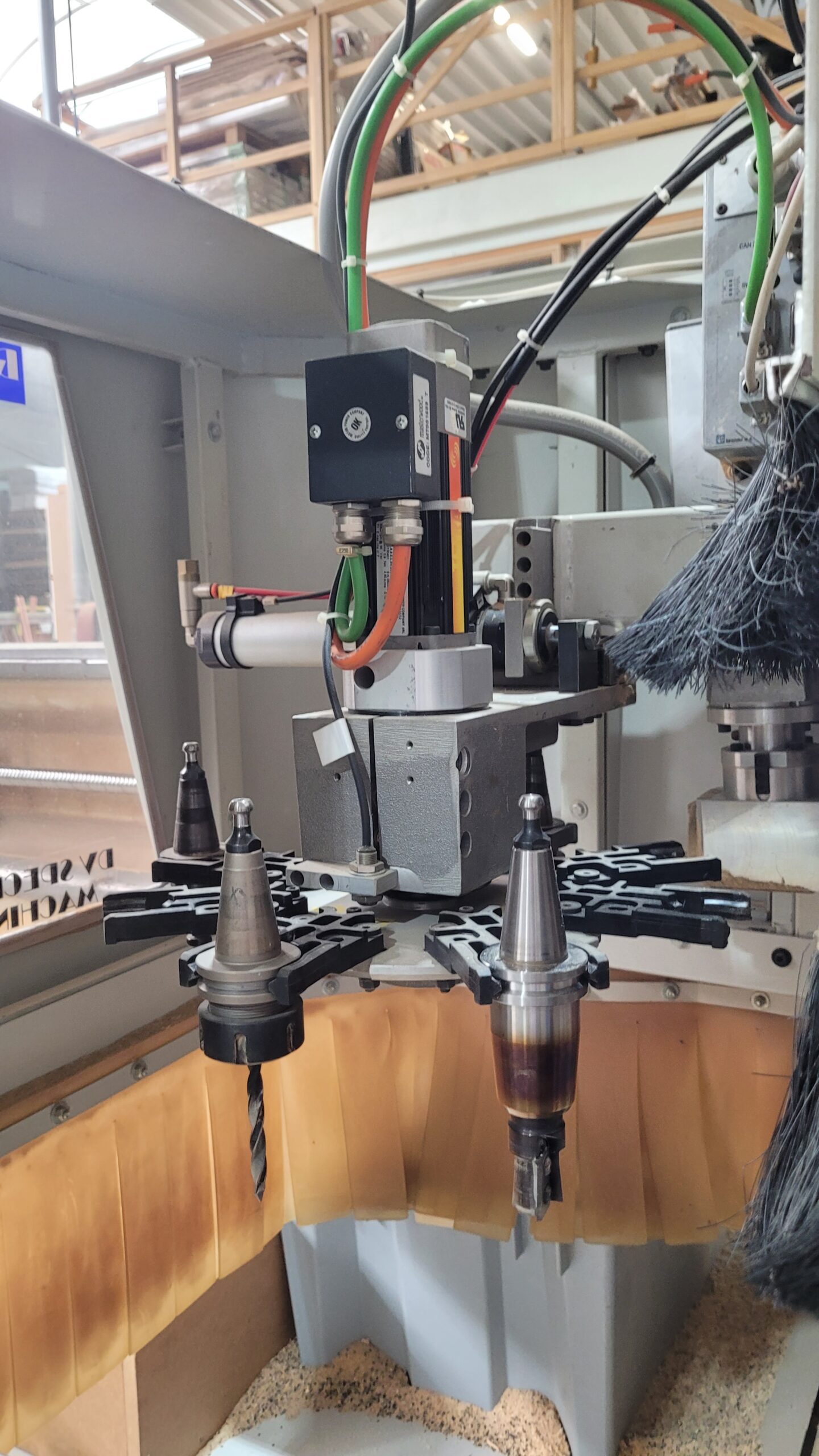

Boorkop:

  • 8 onafhankelijke verticale boorhouders in X
  • 3 onafhankelijke verticale boorhouders in Y
  • 2 dubbele horizontale boorhouders in X
  • 1 dubbele horizontale boorhouder in Y
  • Afstand tussen de boorhouders: 32 mm
  • Motorvermogen: 1,5 kW
  • Rotatiesnelheid: 4000 tpm

CNC-besturing “Sincro”

  • Verbinding tussen CNC-besturing en in-/uitgangen via de veldbeheerbus.

Voor meer informatie: DV Special Machines, Tel: 03.780.17.28, www.dvspecialmachines.be.

Gebruikersinterface op PC – Kracht en Veelzijdigheid

Ontdek een uitzonderlijke gebruikersinterface op de Compaq/HP DC5150 SFF-pc, ontworpen voor maximale productiviteit met betrouwbare prestaties.

Hardwarekenmerken:

  • Processor: AMD Sempron 3,2 GHz
  • RAM-geheugen: 512 MB
  • Harde schijf: 40 GB
  • CD-ROM-speler
  • Scherm: Kleuren 17″
  • Videokaart: Intel ATI Radeon 9600
  • Ethernetkaart voor netwerkverbinding
  • Interne 56k-modem
  • Poorten: Twee series (RS 232 – RS 485), een parallelle, acht USB
  • Connectoren voor microfoon, audio stereo in/out
  • Toetsenbord PS2-ingang met membraanbescherming
  • Muis: PS2-ingang
  • Besturingssysteem: Windows XP Pro MUI

Software Gebruikersinterface:

  • Creatie van profielen en parametrische tekeningen
  • Basis- en geavanceerde macro’s
  • Grafische weergave van bewerkbare oppervlakken
  • Diagnose van in- en uitgangen
  • ISO-programmering voor boren en frezen

Aanvullende Software:

  1. Project 416L:
    • Configuratie van gereedschappen (machine-uitrusting – gereedschap-editor)
    • Automatische conversie van meerdere DXF-bestanden naar ISO-programma’s
    • Directe uitvoering van ISO-, TLF- en DXF-programma’s
    • Programmering van dikte van sjabloon en positionering van zuignappen op video
    • 12 voorgeprogrammeerde bewerkingszones
    • Blokkeringen die door de operator kunnen worden ingesteld
    • Evaluatie van de uitvoeringstijd van het programma
    • Minder dan 3000 bedrijfsuren
  2. Masterwork:
    • Software van Masterwood voor het tekenen en automatisch genereren van bewerkingsprogramma’s
    • Grafische programmering van boren, frezen en snijden met optimalisatie van de boorcyclus
    • Realisatie van profielen en parametrische tekeningen
    • Configuratie van gereedschappen (machine-uitrusting – gereedschap-editor)
    • Basis- en geavanceerde macro’s
    • Grafische weergave van bewerkbare oppervlakken
    • Importeren van DXF-bestanden gegenereerd door CAD-systemen of commerciële programma’s voor meubelproductie
    • Automatische conversie van meerdere DXF-bestanden naar ISO-programma’s

Deze gebruikersinterface op de pc biedt een perfecte combinatie van kracht, gebruiksvriendelijkheid en geavanceerde functies om aan al uw bewerkingsvereisten te voldoen. Maak van elke bewerking een succes met deze uitgebreide technologische oplossing.
